化工厂人员定位系统解决方案

发布时间 :

2022-12-06

点击:265

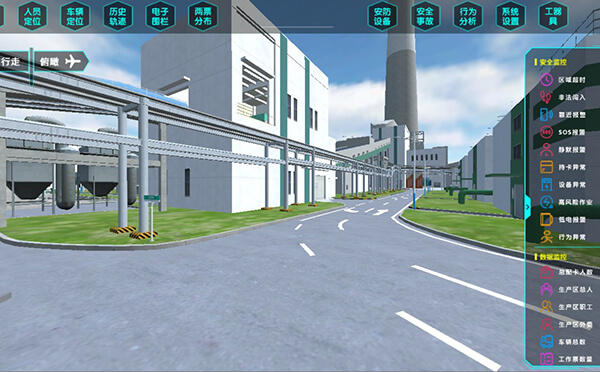

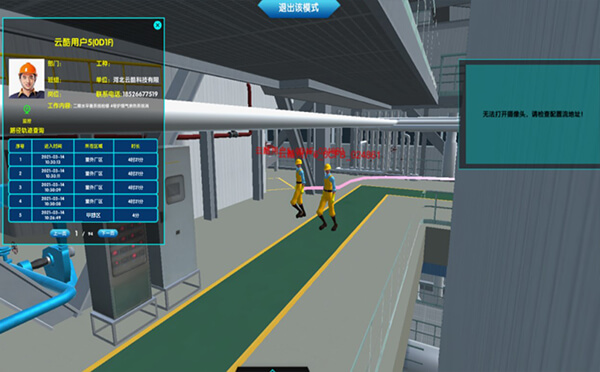

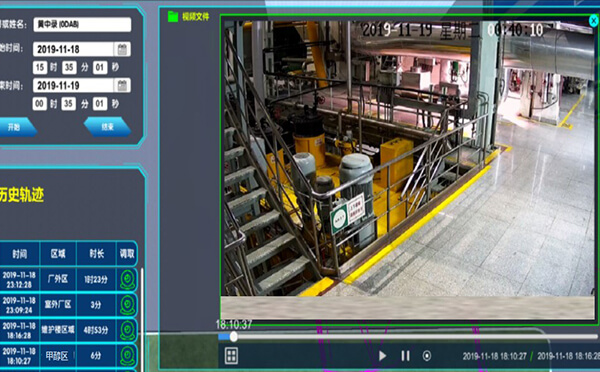

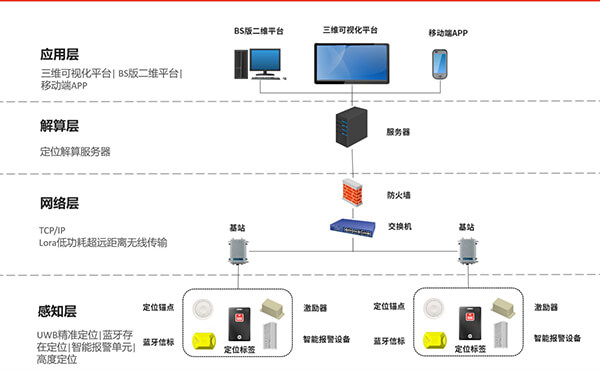

化工生产是国家、社会经济发展不可或缺的一大产业,但其具有易燃、易爆、有毒、腐蚀性强,高温、高压操作,生产工艺复杂等特点,稍有不慎很容易发生火灾、爆炸事故,造成较大的损失。因此,搞好化工企业的安全生产,尤其是人员安全,不仅关系到企业的正常生产,还关系到企业的生存发展和社会秩序的稳定。随着新型传感、物联网、大数据、虚拟现实、人工智能等新技术的助力,构建全新智慧安全管理体系,已经成为化工行业领域发展的趋势。 河北云酷科技有限公司是针对化工企业安全管理中存在诸多问题,提出以人员定位技术赋能传统安全管理业务的管理思路。人员定位智能安全管控平台是由我公司采用超宽带(UWB)技术自主研发的工业高精度定位系统。通过部署UWB 定位设备实现人、车、物精确定位,以二维/ 三维可视化作为统一展现方式,高度融合实际业务场景,建立智慧安全大脑,打造可寻、可视、可防、可控的一体化管控平台,为企业安全生产保驾护航。系统具有容量大、稳定性强、精度高、安装便捷、易维护、操作简便等特点。 系统通过数据挖掘智能推荐关注区域、关注作业、关注人员,让安全管理做到有的放矢;通过人员行为分析实时监控现场作业人员作业位置不匹配、离岗、串岗等违规作业情况,并推送相关管理人员;通过电子围栏、黑白名单授权等技术有效预防作业安全风险,同时还可联动视频监控查看现场实际情况,提升安全管理效率。 系统架构 系统架构 感知层:系统定位功能的主体部分。用于部署定位硬件设备,采集标签的测距信息。定位设备层,包括定位标签、定位锚点、激励器、智能报警单元、蓝牙信标。通过多种定位技术的融合,实现精准定位、存在性定位、线性定位、楼层高度定位等多种定位场景。 网络层:用于将感知层采集的数据包传输给解算服务器,进行数据处理。网络层设备包括基站、交换机、防火墙。 解算层:用于处理从网络层上传的测距数据。通过解算算法、滤波算法的处理,终计算出标签的物理位置展示在三维和二维智能管控端。 应用层:用于实时定位的展示,以及历史轨迹、电子围栏、监控中心、车辆定位、各种定位信息分类统计、报警信息的查询。对接视频监控系统,可调取实时监控,查看回放视频等。应用层支持三维可视化平台、B/S架构二维可视化平台、APP。 系统功能 1.三维可视化平台:三维可视化平台的三维建模技术室内采用3D激光扫描技术+室外采用无人机倾斜摄影技术进行基础数据搭建,通过3Dmax建模软件生成等比例三维模型,终实现Unity 3D游戏级平台展示。 三维可视化 2.监控报警:针对全厂高风险作业、电子围栏非法闯入、靠近危险区、超时停留、SOS报警求救等安全相关事项进行24小时实时监控,发现异常实时反馈现场作业人员并通知相关负责人,提高安全管理的及时性,将安全风险降到低。 3.实时定位:当作业人员携带电子标签在现场作业时,系统后台会实时解算人员位置并在三维地图上显示。被定位的人员支持按人员类型分颜色显示,按人员类型显示和隐藏。 实时定位 4.生产区域人数统计:系统后台根据实时人员位置自动统计不同区域人员数量分布,通过柱形图和气泡图进行展示,点击汇总信息可调取各区域详细人员信息列表,可快速定位至任意人员位置,联动视频查看现场情况。支持人员按单位查看,如按职工和外委人员分类显示。可查看职工各区域分布情况和外委人员各区域分布情况。 5.历史轨迹查询:历史轨迹由人员行走的路线轨迹和进出各区域及各建筑物的历史时间列表构成,可联动对应的历史时间段的视频监控一起播放,视频监控画面可按1/4/9/16四种不同的宫格进行显示,全方位还原当时的真实情况。 历史轨迹 6.电子围栏:电子围栏可在三维地图上可视化配置,围栏支持多种形状,满足不同设备及区域需求。电子围栏按类型可分为固定、临时和自动围栏,自动围栏可根据接入作业信息自动开启关闭相应的围栏,防止非授权作业人员闯入。电子围栏按照报警种类可分为闯入报警围栏、靠近报警围栏、超时报警围栏,用户可根据不同业务需求设置不同的报警规则。 7.视频联动:三维地图上显示各区域视频监控设备的统计与分布。可快速定位视频设备,支持实时与历史视频的调取查看。可基于人员当前位置自动调取对应的视频监控,支持人员移动时的视频自动切换。对于发生异常的情况,可基于人员历史轨迹不同位置及不同时段调取相应位置相应时间段的历史视频监控,方便事故分析及责任划定。 通过人员区域定位、视频监控、视频与关键区域联动、实现人员越界报警、外委人员低安全等级报警、无信号或超时作业报警,及时监控人员现场作业情况,尤其是高风险作业,有效实现人员实时安全监控与风险管控。实现外委人员现场作业实时监控、实时监测非法闯入、超时作业、视频联动监测反违章作业,人员安全培训等级及持证上岗资质审查等,有效降低外委人员安全风险。
